仮想サーバの構築[Ivanti Virtual Traffic Manager]

riverbed

主要な構成要素は、下記の2点です。

Virtual Server	クライアントからのリクエストを受信するIPアドレス/ポート番号を管理するグループです。後述するプールが管理する、バックエンドサーバ群のフロントエンドとして位置付けられます。 Virtual ServerのIPアドレスは、稼働サーバ自身のIPアドレスもしくはTraffic IP Groupと呼称する仮想IPアドレスを使用することができます。 Traffic IP GroupはIvanti Virtual Traffic Manageクラスタで共有する仮想IPアドレスで、Active-StandbyもしくはActive-Activeのサービスを提供することが可能です。
Pool	実際にサービスを提供するバックエンドサーバのIPアドレス/ポート番号を、論理的に束ねて管理するグループです。プールは前述のVirtual Serverに割り当ててるように設定し、Virtual Serverがクライアントから受信したリクエストは、プールに属するバックエンドサーバに対し(設定した負荷分散方式により)送信されます。また、プールは負荷分散のほか、バックエンドサーバの死活監視(ヘルスモニタリング)、セッション・パーシステンスなどの設定を行うことが可能です。

Virtual Server

クライアントからのリクエストを受信するIPアドレス/ポート番号を管理するグループです。
後述するプールが管理する、バックエンドサーバ群のフロントエンドとして位置付けられます。
Virtual ServerのIPアドレスは、稼働サーバ自身のIPアドレスもしくはTraffic IP Groupと呼称する仮想IPアドレスを使用することができます。
Traffic IP GroupはIvanti Virtual Traffic Manageクラスタで共有する仮想IPアドレスで、Active-StandbyもしくはActive-Activeのサービスを提供することが可能です。

Pool

実際にサービスを提供するバックエンドサーバのIPアドレス/ポート番号を、論理的に束ねて管理するグループです。プールは前述のVirtual Serverに割り当ててるように設定し、Virtual Serverがクライアントから受信したリクエストは、プールに属するバックエンドサーバに対し(設定した負荷分散方式により)送信されます。
また、プールは負荷分散のほか、バックエンドサーバの死活監視(ヘルスモニタリング)、セッション・パーシステンスなどの設定を行うことが可能です。

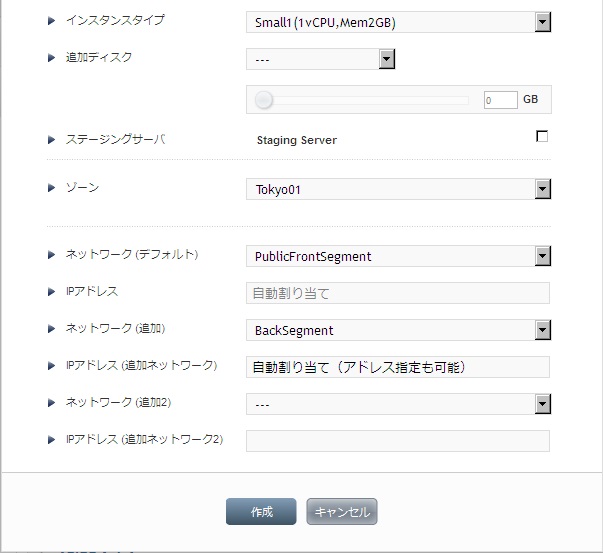

Value、Premium、Flexibleの仮想サーバ作成画面でテンプレート「LB-IvantiVTM-22.2 100GB」を選択

ウェブブラウザからhttp://TrafficManagerIP:9090で、Traffic Manager 管理画面にログイン

※初期値は、
ID:admin
Password:p@ssw0rd
となります。
ログイン後、変更をお願いします。

※Ivantiは、SSH(TCP:22番ポート)、HTTPS(TCP:9090)を利用します。必要に応じて、ファイアウォールの設定を修正ください。
※管理画面のIPはFWで設定したグローバルアドレスもしくはイントラのIPアドレスとなります。

操作方法
