WVSからvCSA8.0に直接接続する

概要

踏み台を使わずにWVSから直接vCSA8.0へアクセスできるようにする手順を解説しています

記載に関する注意事項

本ページ記載の情報はKDDI固有の設定項目と、仮想化オプションを構築する上での標準的な手順を記載しております。VMware vSphereの設計はお客様の要件に合わせて適宜構築を実施ください。
下記の実施手順をご一読いただき、お客様ご自身での構築が難しいと判断される場合は弊社、個別構築支援のサービスをご検討ください。詳細は弊社担当営業・SEまでお問い合わせください。
本ページは2025年5月16日時点の情報に基づいて作成されています。今後の機能改修により操作手順や制限事項に変更を伴う場合があります。

前提条件

vCSAを構築されているKCPSゾーンに予めIntraFrontSegment(WVS）を追加していること
vCSA8.0を利用していること

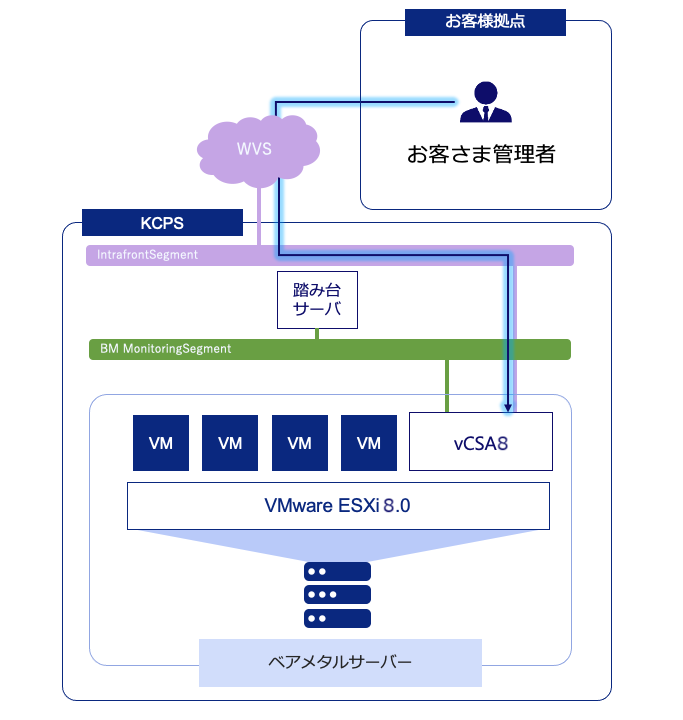

想定しているネットワーク構成

ここではお客様拠点からWVS、IntraFrontSegmentを経由してvCSAへダイレクトアクセスできるように設定変更をおこないます。
また、設定変更には踏み台サーバからvCSAへアクセスして作業を行う想定です。

1.IntraFrontSegmentが接続されているポートグループを用意する。

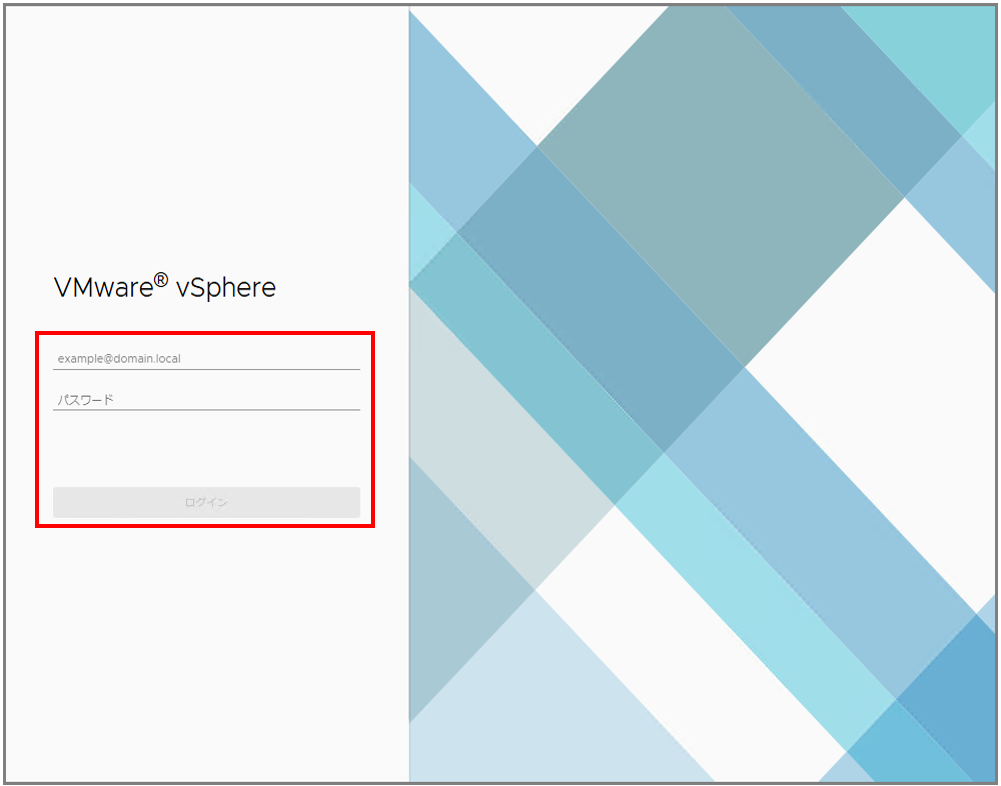

1-1. vSphere Clientにログインします。

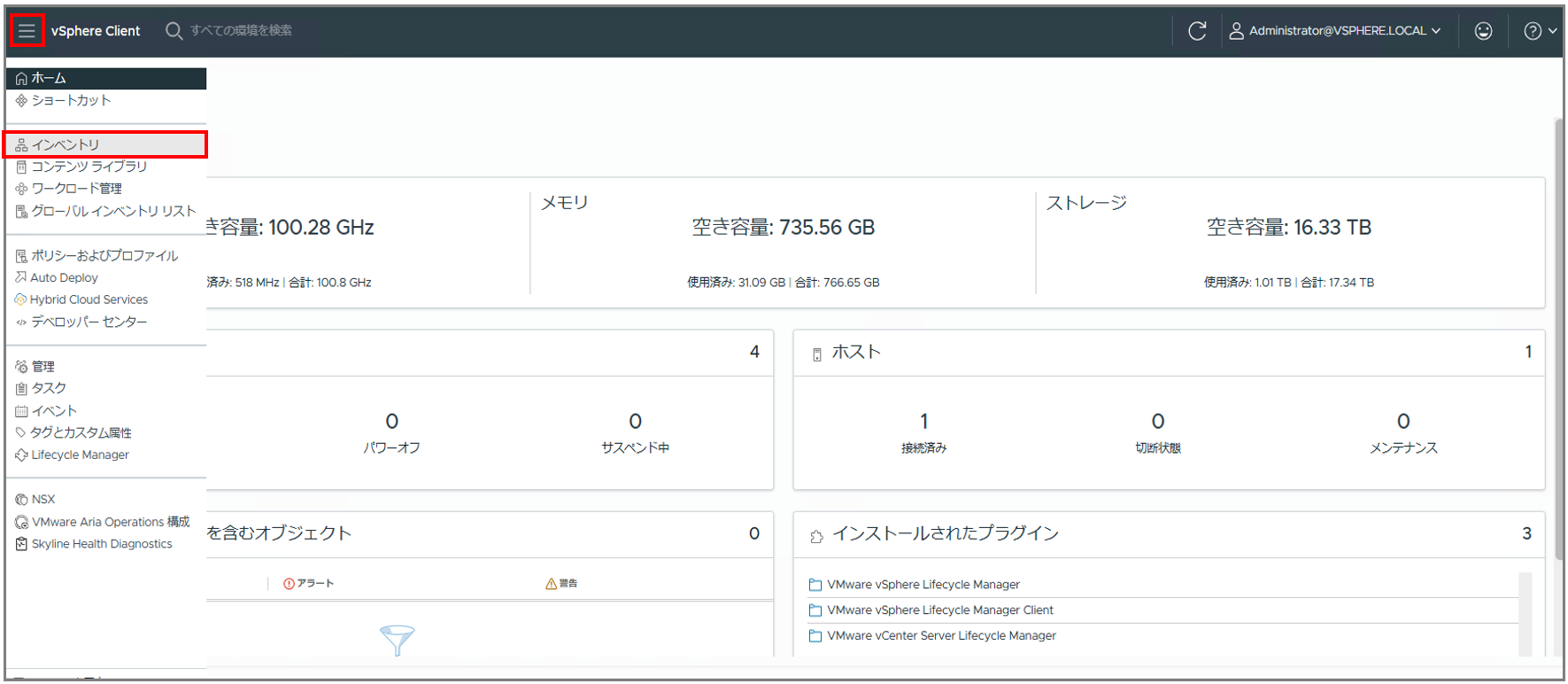

1-2. 上部[≡]から[インベントリ]をクリックします。

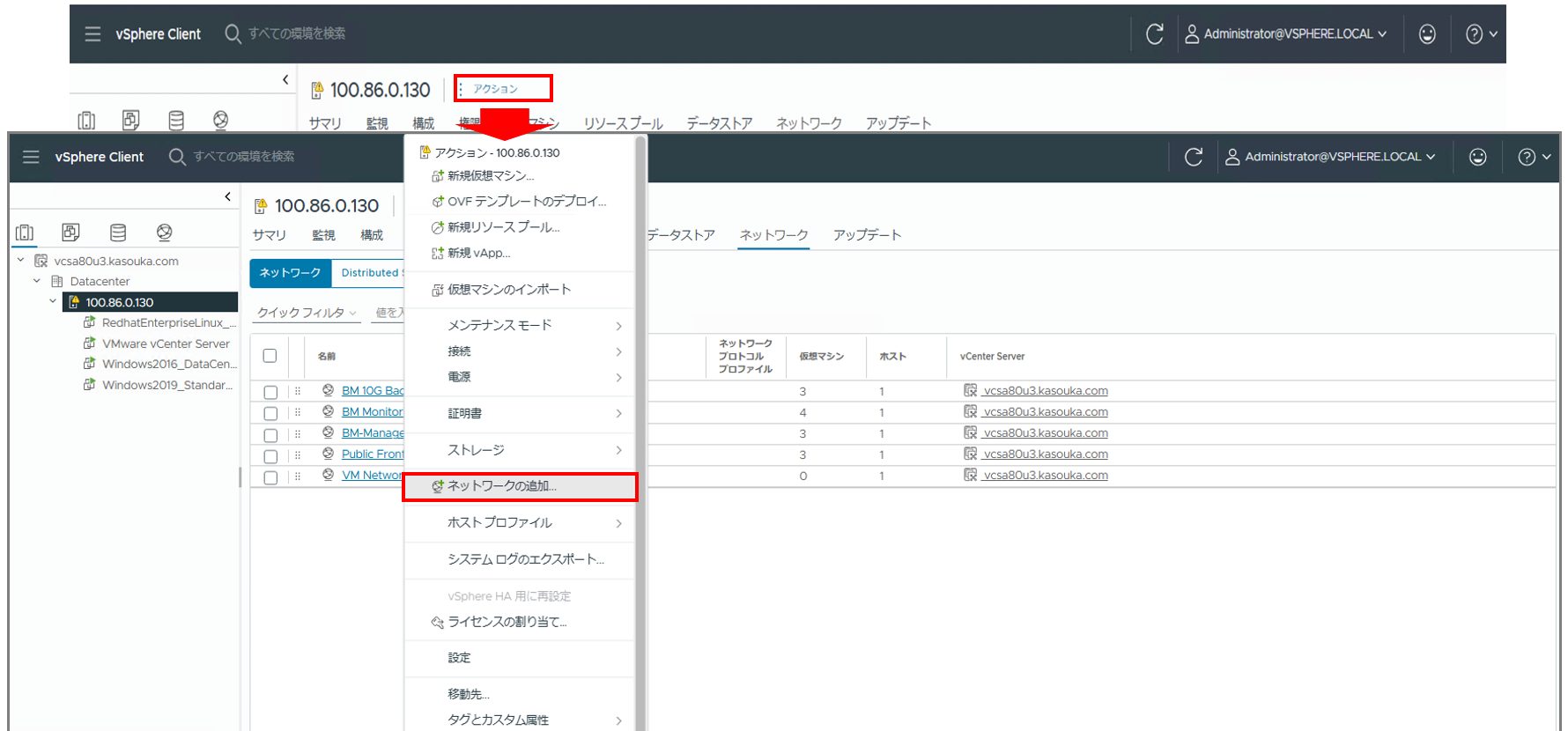

1-3. 左サイドメニューよりポートグループを設定するホストを選択し、メインビューに表示される[アクション]から[ネットワーク追加]を選択します。

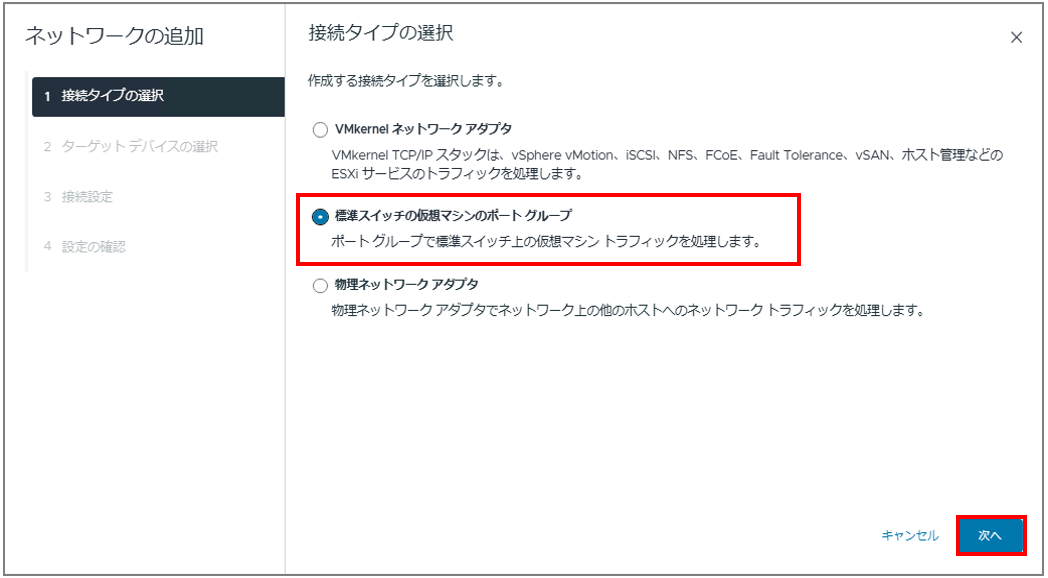

1-4. [ネットワークの追加]ウィンドウがポップアップします。[標準スイッチの仮想マシンポートグループ]を選択し、[次へ]をクリックします。

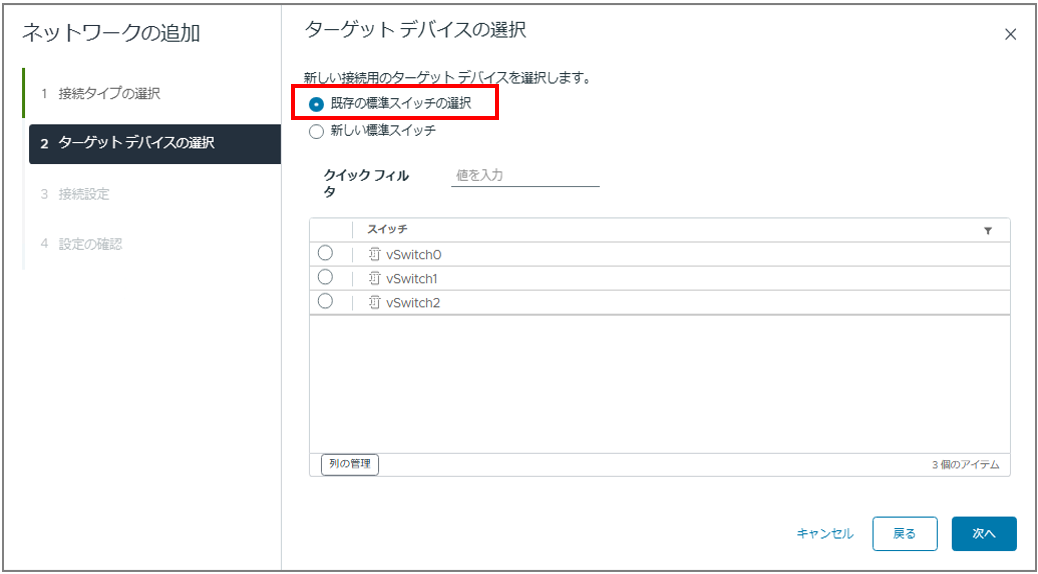

1-5. [既存の標準スイッチの選択]をクリックします。

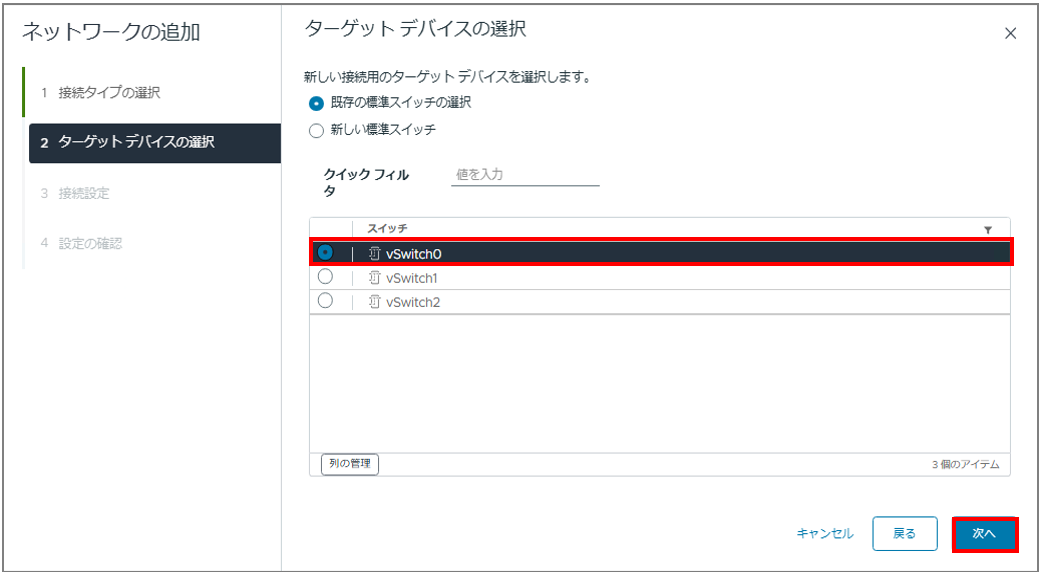

1-6. IntraFrontSegmentが収容されている ServiceNW#1 が接続されたvSwitch※を選択し、[次へ]をクリックします。
　※お客さまの設定に応じて適切なvSwitchを選択ください。ESXi初期設定の3の手順に従って設定された場合は[vSwitch0]をご選択ください。本手順では[vSwitch0]を選択しております。

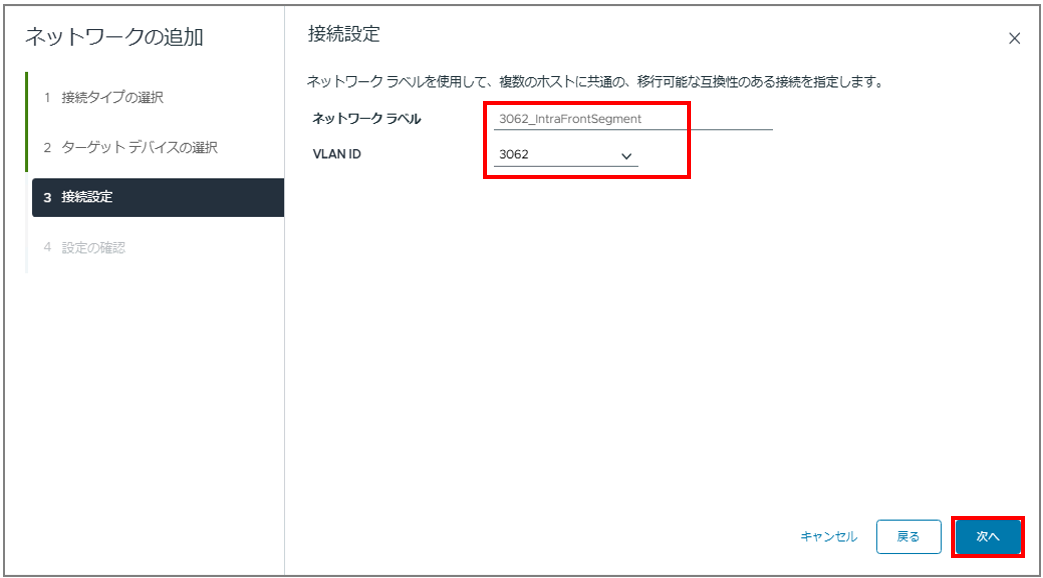

1-7. [ネットワークラベル]と[VLAN ID]に必要事項を入力して[次へ]をクリックします。

	設定値	備考
ネットワークラベル	任意	※ここでは”[VLAN ID]_IntraFrontSegment”とします。
VLAN ID	IntraFrontSegmentのVLAN IDを入力	※VLAN IDはベアメタルサーバー用KCPS Admin Consoleにて確認することができます。
